ການຈັດປະເພດການສະໜອງພະລັງງານຄວາມຖີ່ສູງ SOLID-STATE

ເຊັ່ນດຽວກັນກັບທໍ່ສູນຍາກາດຄວາມຖີ່ສູງ, ເຖິງແມ່ນວ່າຫຼັກການພື້ນຖານແມ່ນຄ້າຍຄືກັນ.solid state ຄວາມຖີ່ສູງຍັງສາມາດແບ່ງອອກເປັນປະເພດຕ່າງໆຕາມຄວາມຕ້ອງການທີ່ແຕກຕ່າງກັນເຊັ່ນ: ການນໍາໃຊ້, ອົງປະກອບ, ພະລັງງານແລະຄວາມຖີ່.

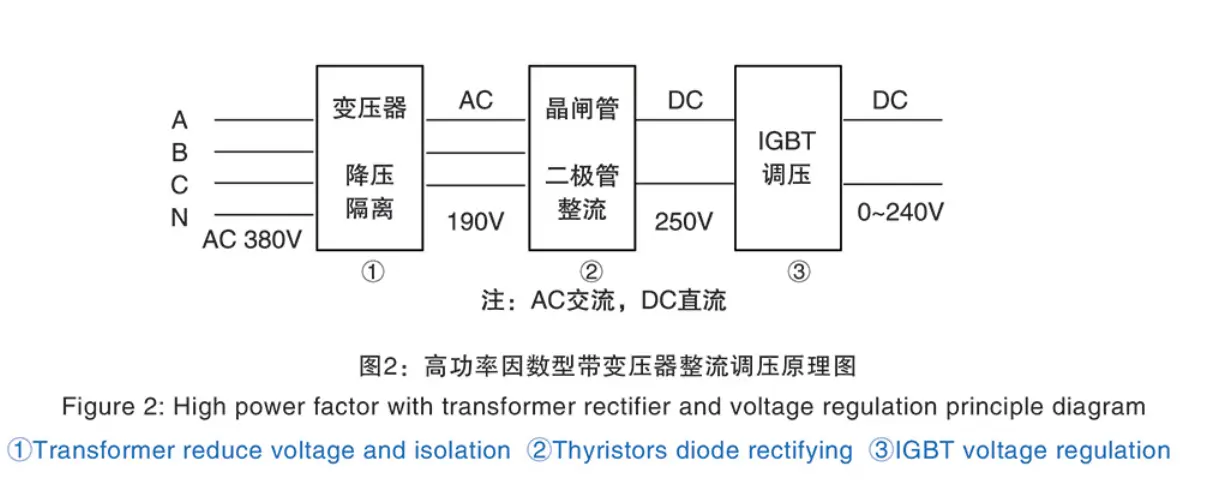

1. ການຈັດປະເພດຕາມລະບຽບແຮງດັນໄຟຟ້າ: Thyristors (SCR) ສາມາດນໍາໃຊ້ເພື່ອເຮັດສໍາເລັດການແກ້ໄຂແລະລະບຽບການແຮງດັນໄຟຟ້າ, ຫຼືທໍາອິດໃຊ້ diode ຫຼື thyristors rectifying ແລະຫຼັງຈາກນັ້ນນໍາໃຊ້ IGBT ຄວບຄຸມແຮງດັນ. ໃຊ້ IGBT ຄວບຄຸມແຮງດັນແມ່ນເພື່ອປັບປຸງອຸປະກອນ factor.can ປະຫຍັດໄຟຟ້າແລະປັບປຸງຄຸນນະພາບການເຊື່ອມໂລຫະຕື່ມອີກ.

2. ອີງຕາມການ input terminal ມີ transformer ຫຼືບໍ່ສາມາດຈັດປະເພດສອງປະເພດ, ຖ້າຫາກວ່າດ້ານຫນ້າບໍ່ມີ transformer ຫຼັງຈາກນັ້ນ, ປົກກະຕິຫຼັງຈາກກັບຄືນໄປບ່ອນ, ສ່ວນຄວາມຖີ່ສູງຈະເພີ່ມ transformer ຄວາມຖີ່ສູງເພື່ອຮັບຮູ້ຄວາມໂດດດ່ຽວລະຫວ່າງ inductor ແລະຕາຂ່າຍໄຟຟ້າ. ຖ້າ​ຫາກ​ວ່າ​ມີ​ອຸ​ປະ​ກອນ​ການ​ຫັນ​ປ່ຽນ​ການ​ປ້ອນ​ຂໍ້​ມູນ​, ຫຼັງ​ຈາກ​ນັ້ນ​ຈະ​ແບ່ງ​ປັນ​ຫມໍ້​ໄຟ​ພາຍ​ນອກ​ແຊ່​ນ​້​ໍາ​ມັນ​ແລະ​ຫມໍ້​ໄຟ​ແຫ້ງ​.

3. ອີງຕາມອົງປະກອບທີ່ໃຊ້ໃນຂົວ inverter, ມີ MOS ແຮງດັນຕ່ໍາ (transistor ຜົນກະທົບພາກສະຫນາມ), ແຮງດັນສູງ MOS, IGBT (lnsulated Gate Bipolar Transistor) ແລະອື່ນໆ.ບໍ່ວ່າຈະເປັນແຮງດັນສູງຫຼືແຮງດັນຕ່ໍາ MOS, ປະເພດໃຫມ່ອົງປະກອບ SIC-MOS ສາມາດແທນໃຫ້ເຂົາເຈົ້າ. ນອກຈາກນີ້ຍັງ IGOS ແຮງດັນໄຟຟ້າແຮງດັນແລະອື່ນໆໄດ້ປຽບ. ການສູນເສຍຕ່ໍາ, ທົນທານຕໍ່ແຮງດັນສູງ, ຄວາມຖີ່ຂອງການສະຫຼັບໄວ etc. ມັນເປັນອົງປະກອບທາງເລືອກໃນປະຈຸບັນຂອງອົງປະກອບ MOS ປົກກະຕິ, ອາດຈະທົດແທນ IGBT ກາຍເປັນທາງເລືອກທໍາອິດສໍາລັບອຸປະກອນຄວາມຖີ່ຕ່ໍາ. ອົງປະກອບ Sic ສາມາດນໍາໃຊ້ໄດ້ໃນທຸກຊຸດຂອງບໍລິສັດຂອງພວກເຮົາຜະລິດຕະພັນ. ແລະຫຼັງຈາກຈໍານວນຫຼາຍໃນເວັບໄຊທ໌ verification. ລູກຄ້າສາມາດເລືອກດ້ວຍຄວາມຫມັ້ນໃຈ.

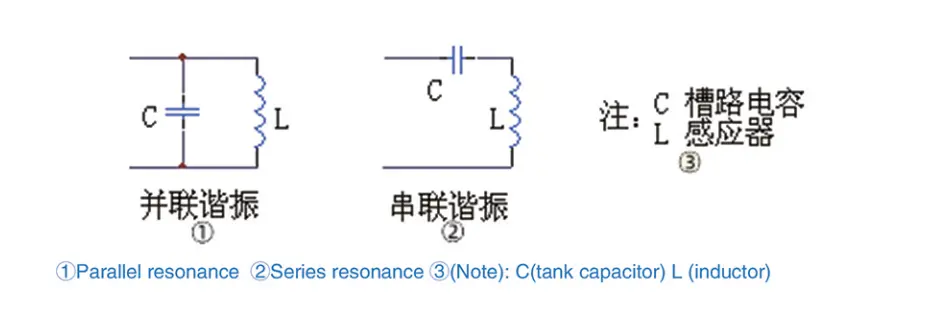

4. ອີງຕາມການເຊື່ອມຕໍ່ທີ່ແຕກຕ່າງກັນຂອງວົງຈອນຖັງ resonant, ມັນແບ່ງອອກເປັນສອງປະເພດ: ຊຸດແລະຂະຫນານ, ດັ່ງທີ່ສະແດງຢູ່ໃນດັ່ງຕໍ່ໄປນີ້:

5. ອີງຕາມວິທີການຕິດຕັ້ງ, ມີສອງປະເພດ: welder ແຍກແລະ welder ຫນາແຫນ້ນ. welder ແຍກຫມາຍຄວາມວ່າ rectifier ແລະ inverter ເຮັດໃຫ້ສອງຕູ້ແຍກຕ່າງຫາກ. Compact welder ຫມາຍຄວາມວ່າຕູ້ rectifier ແລະຕູ້ inverter ເຮັດໃຫ້ຕູ້ທັງຫມົດໃນຫນຶ່ງ.ທັງສອງຊຸດແລະຂະຫນານໄດ້ແຍກ welder ແລະຫນາແຫນ້ນ welder.ໂດຍທົ່ວໄປອຸປະກອນພະລັງງານຕ່ໍາເລືອກ welder ຫນາແຫນ້ນແລະອຸປະກອນພະລັງງານຂະຫນາດໃຫຍ່ເລືອກ welder ແຍກ.

6. ໃນຕະຫຼາດປະຈຸບັນ, ວົງຈອນ resonance ປົກກະຕິໃຊ້ MOS ແຮງດັນສູງຫຼື IGBT, ແລະ resonance ຂະຫນານໃຊ້ MOS ແຮງດັນຕ່ໍາ. ບໍ່ມີ input ຂັ້ນຕອນລົງ transformer ສໍາລັບ resonance ຊຸດແຕ່ຄວາມຖີ່ສູງຈະຕ້ອງການໃສ່ຫຼັງຈາກ back inverter ຂົວ. ສໍາລັບຄວາມຖີ່ສູງຂະຫນານ, ບາງຕ້ອງການ input step-down transformer ແລະບາງຄວາມຕ້ອງການ resonance ແຮງດັນສູງ.

ທຸກໆປະເພດທີ່ແຕກຕ່າງກັນຂອງແຫຼ່ງພະລັງງານຄວາມຖີ່ສູງມີລັກສະນະຂອງຕົນເອງ, ອຸປະກອນຂອງບໍລິສັດຂອງພວກເຮົາຕໍ່ໄປນີ້ຈະມີລາຍລະອຽດລາຍລະອຽດ.
