ຫຼັກການເຮັດວຽກຂອງຄວາມຖີ່ສູງ Solid State

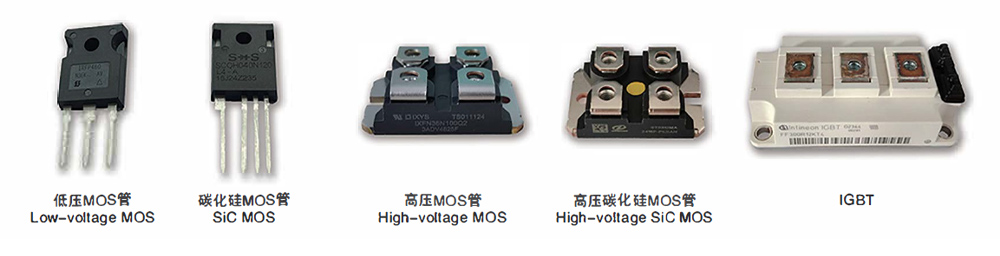

ອັນທີ່ເອີ້ນວ່າ "ຄວາມຖີ່ສູງຂອງລັດແຂງ" ແມ່ນຍ້ອນວ່າມັນໃຊ້ transistors (MOS field effect transistors ຫຼື IGBT) ເປັນອົງປະກອບ inverter ຕົ້ນຕໍ. ບໍ່ເຫມືອນກັບທໍ່ສູນຍາກາດເປັນຮູ (ພາຍໃນເຕັມໄປດ້ວຍອາຍແກັສສູງ, ດັ່ງນັ້ນສາມາດເອີ້ນວ່າ "gaseous"), transistors ແມ່ນແຂງ.

ຄວາມຖີ່ສູງຂອງລັດແຂງເປັນຜະລິດຕະພັນປັບປຸງຂອງທໍ່ສູນຍາກາດຄວາມຖີ່ສູງ, ແລະວົງຈອນຕົ້ນຕໍຂອງມັນແມ່ນຄ້າຍຄືກັນກັບຄວາມຖີ່ຂະຫນາດກາງ thyristor, ແຕ່ແຕກຕ່າງຈາກທໍ່ສູນຍາກາດຄວາມຖີ່ສູງ. ຫຼັກການພື້ນຖານຂອງມັນແມ່ນດັ່ງຕໍ່ໄປນີ້:

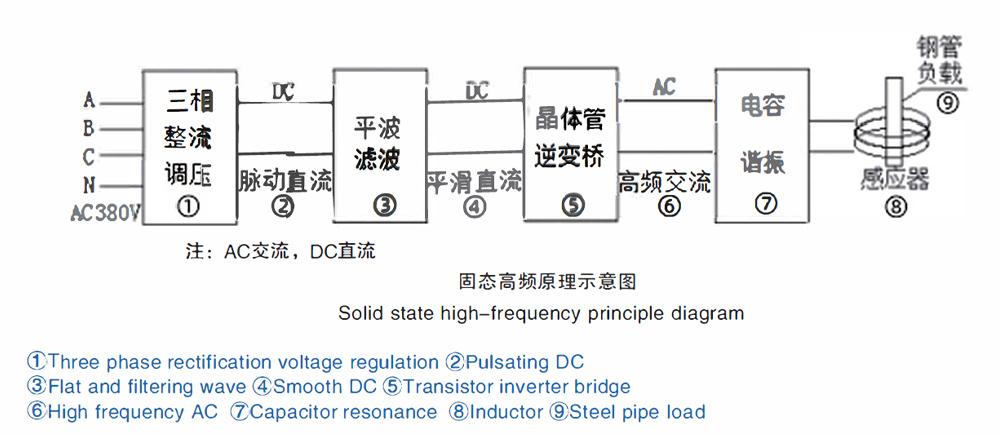

AC ສາມເຟດປົກກະຕິ (380V ແລະຄວາມຖີ່ 50HZ ໃນປະເທດຈີນ) ຖືກປ່ຽນເປັນແຮງດັນໄຟຟ້າ pulsating DC ທີ່ສາມາດປັບໄດ້ໂດຍວົງຈອນ rectifying (SCR ຫຼື diode ແລະ IGBT), DC ນີ້ຖືກກັ່ນຕອງຫຼືຄື້ນແປເປັນ smoothing DC, ແລະຫຼັງຈາກນັ້ນເຂົ້າໄປໃນຂົວ inverter (ໃຊ້ transistor ພະລັງງານຂະຫນາດໃຫຍ່ MOSFET ຫຼື IGBTquency). ກະແສໄຟຟ້າຄວາມຖີ່ສູງນີ້ແມ່ນສະໜອງໃຫ້ກັບການໂຫຼດວົງຈອນ tank resonance ສາມາດໃຊ້ສໍາລັບການເຮັດຄວາມຮ້ອນຂອງໂລຫະໄດ້. ຫນ່ວຍໄຟຟ້າຂົວ Inverter adopts ໂຄງສ້າງ modular. ແຕ່ລະຄູ່ໂມດູນພະລັງງານແມ່ນຄືກັນ. ແຕ່ຈໍານວນຂອງໂມດູນພະລັງງານທີ່ນໍາໃຊ້ແຕກຕ່າງກັນຂຶ້ນຢູ່ກັບອຸປະກອນພະລັງງານ. ບໍ່ວ່າຈະເປັນອຸປະກອນຂະຫນາດໃຫຍ່ຫຼືຂະຫນາດນ້ອຍ, ໂຄງສ້າງແມ່ນພື້ນຖານດຽວກັນ. ວົງຈອນຖັງ resonant ຢູ່ໃນຊຸດຫຼືຂະຫນານ form.no ການຫັນປ່ຽນແຮງດັນສູງບໍ່ມີຂັ້ນຕອນແລະຂະຫນານ.

ເມື່ອປຽບທຽບກັບທໍ່ສູນຍາກາດຄວາມຖີ່ສູງ, ຄວາມຖີ່ຂອງອຸປະກອນແຂງຂອງລັດແຂງມີຂໍ້ດີດັ່ງຕໍ່ໄປນີ້:

1. ຄຸນນະພາບການເຊື່ອມໂລຫະທີ່ດີ: ການປຽບທຽບສະແດງໃຫ້ເຫັນວ່າທໍ່ເຫຼັກທີ່ເຊື່ອມໂດຍອຸປະກອນຄວາມຖີ່ສູງຂອງລັດແຂງມີຄວາມກວ້າງຂອງການເຊື່ອມໂລຫະທີ່ເປັນເອກະພາບແລະຄວາມຮ້ອນ, ແລະ burrs ພາຍໃນແລະພາຍນອກຫນ້ອຍ.

2. ການປະຫຍັດພະລັງງານ: ການທົດສອບສະແດງໃຫ້ເຫັນວ່າອຸປະກອນການເຊື່ອມໂລຫະນີ້ສາມາດປະຫຍັດໄຟຟ້າຫຼາຍກ່ວາ 25% ເມື່ອທຽບກັບອຸປະກອນທໍ່ສູນຍາກາດ.

3.ການ​ປະ​ຢັດ​ນ​້​ໍ​າ​: ເນື່ອງ​ຈາກ​ການ​ສູນ​ເສຍ​ຕົນ​ເອງ​ຂະ​ຫນາດ​ນ້ອຍ​ບໍ່​ຈໍາ​ເປັນ​ຕ້ອງ​ມີ​ນ​້​ໍ​າ​ເຢັນ​ຫຼາຍ​ເກີນ​ໄປ​. ສະ​ນັ້ນ​ມັນ​ບໍ​ລິ​ໂພກ​ຫຼາຍ​ກ​່​ວາ 50​% ນ​້​ໍ​າ​ຫນ້ອຍ​ກ​່​ວາ​ອຸ​ປະ​ກອນ​ທໍ່​ສູນ​ຍາ​ກາດ​ຂອງ​ສະ​ເພາະ​ດຽວ​ກັນ

4.ຂະຫນາດຂະຫນາດນ້ອຍແລະນ້ໍາຫນັກເບົາ: ເນື່ອງຈາກຂະຫນາດນ້ອຍຂອງອົງປະກອບຕົ້ນຕໍ (MOSFET) ແລະບໍ່ມີການເຊື່ອມໂລຫະ transformer.filament regulators.matching coils.gate circuits.etc. ດັ່ງ​ນັ້ນ​ປະ​ລິ​ມານ​ໂດຍ​ລວມ​ແມ່ນ​ຫຼາຍ​ກ​່​ວາ 50° / 4​. ຂະ​ຫນາດ​ນ້ອຍ​ກ​່​ວາ​ອຸ​ປະ​ກອນ​ທໍ່​ສູນ​ຍາ​ກາດ​ທີ່​ມີ​ສະ​ເພາະ​ດຽວ​ກັນ

5. ງ່າຍຕໍ່ການປະຕິບັດງານ: ບໍ່ມີແຮງດັນ, ແຮງດັນສູງສຸດບໍ່ເກີນສອງສາມຮ້ອຍ volts, ດັ່ງນັ້ນຈະບໍ່ເຮັດໃຫ້ເກີດການບາດເຈັບສ່ວນບຸກຄົນ
