ການແນະນຳອຸປະກອນຄວາມຖີ່ສູງທໍ່ສູນຍາກາດເບື້ອງຕົ້ນ

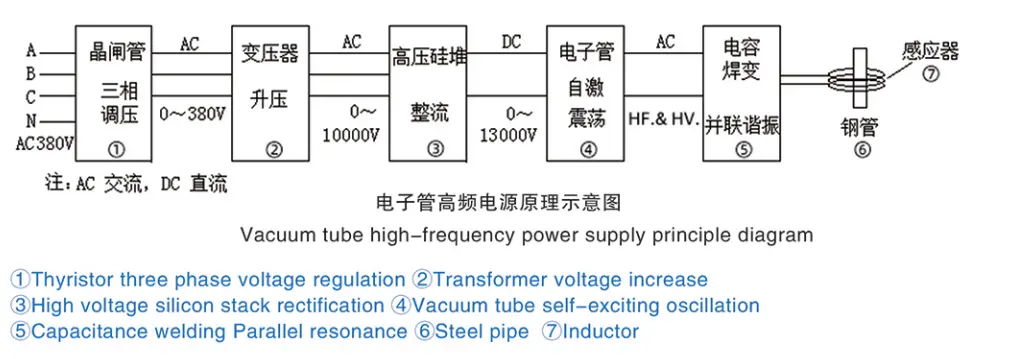

20 ປີກ່ອນຫນ້ານີ້, ແຫຼ່ງພະລັງງານຄວາມຖີ່ສູງ (ທີ່ຮູ້ຈັກທົ່ວໄປເປັນ "ເຕົາໄຟຄວາມຖີ່ສູງ") ທີ່ໃຊ້ສໍາລັບການເຊື່ອມໂລຫະທໍ່ແລະການປິ່ນປົວຄວາມຮ້ອນໃນປະເທດຈີນສ່ວນໃຫຍ່ແມ່ນອຸປະກອນທີ່ມີທໍ່ເອເລັກໂຕຣນິກ (ຍັງເອີ້ນວ່າ "ທໍ່ສູນຍາກາດ") ເປັນອົງປະກອບ inverter ຕົ້ນຕໍ. ຫຼັກການພື້ນຖານແມ່ນສະແດງຢູ່ໃນຮູບດັ່ງຕໍ່ໄປນີ້:

AC ອຸດສາຫະກໍາປົກກະຕິ (ສາມເຟດສີ່ສາຍ 380V / 50HZ ໃນປະເທດຈີນ) ຖືກປ່ຽນເປັນ AC ທີ່ສາມາດປັບໄດ້ຕັ້ງແຕ່ 0 ຫາ 380V (ຄວາມຖີ່ບໍ່ປ່ຽນແປງ) ຜ່ານ thyristor AC ຄວບຄຸມແຮງດັນ, ແລະຫຼັງຈາກນັ້ນໄດ້ກ້າວເຖິງເກືອບ 10000V ແຮງດັນສູງ (ຄວາມຖີ່ບໍ່ປ່ຽນແປງ) ຈາກວົງຈອນ rectified, ແຮງດັນສູງແລະ rectifier. ແຮງດັນ DC, ແລະຫຼັງຈາກນັ້ນ oscillated ໂດຍທໍ່ສູນຍາກາດ HF ແລະ HV ປະຈຸບັນ, ແລະຫຼັງຈາກນັ້ນໂດຍຜ່ານ LC ຂະຫນານ resonance ເພື່ອຂະຫຍາຍກະແສ oscillating, ແລະຫຼັງຈາກການສະຫນອງການຫຼຸດຜ່ອນແຮງດັນໃຫ້ inductor ໃຊ້ສໍາລັບການໃຫ້ຄວາມຮ້ອນຂອງທໍ່ເຫຼັກແລະ workpieces ອື່ນໆແລະອື່ນໆ.

ຈຸດປະສົງກົດລະບຽບຂອງແຮງດັນໄຟຟ້າ AC ແມ່ນເພື່ອປັບພະລັງງານຂາເຂົ້າແລະຜົນຜະລິດເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການໃນການເຮັດວຽກ, ແລະໃນເວລາທີ່ປັບແຮງດັນໄຟຟ້າຍັງຈໍາເປັນຕ້ອງເຮັດໃຫ້ແຮງດັນທີ່ມີຄວາມຫມັ້ນຄົງເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງພະລັງງານຂອງອຸປະກອນພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກບາງຢ່າງ.

ເນື່ອງຈາກການນໍາໃຊ້ທໍ່ສູນຍາກາດ (ອົງປະກອບຂອງກະແສໄຟຟ້າແຮງດັນສູງ), ແຮງດັນຈະຕ້ອງເພີ່ມຂຶ້ນຫຼືບໍ່ສາມາດອອກພະລັງງານຂະຫນາດໃຫຍ່ໄດ້, ແຕ່ໃນເວລາດຽວກັນ, ເພື່ອປັບຕົວເຂົ້າກັບ impedance ຂະຫນາດນ້ອຍຂອງ inductor, ມັນຈໍາເປັນຕ້ອງຫຼຸດຜ່ອນແຮງດັນໄຟຟ້າຕື່ມອີກ.

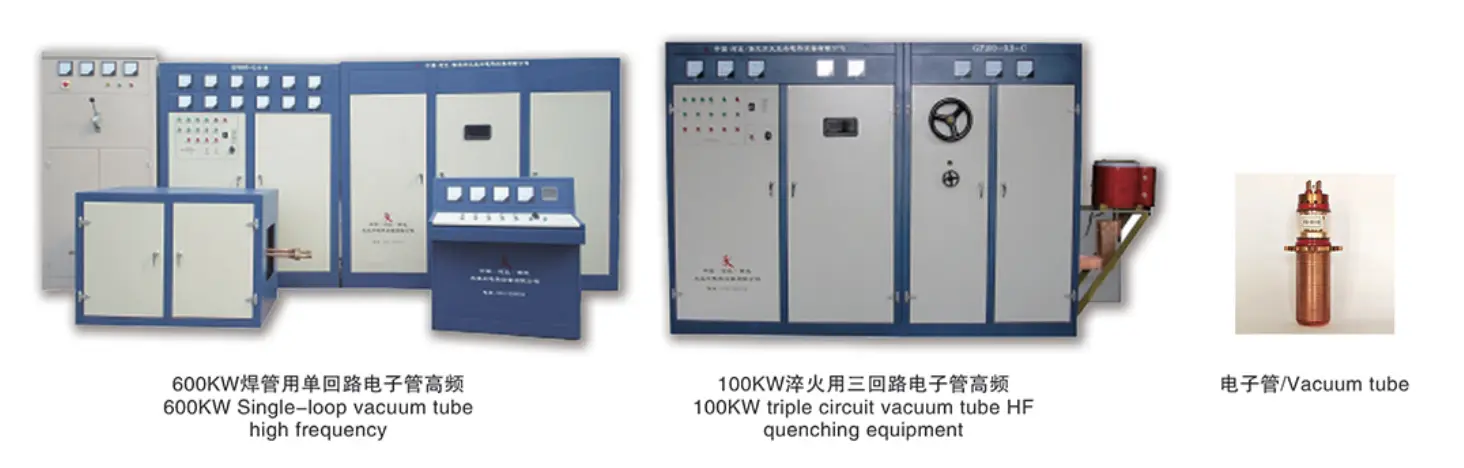

ຮູບພາບຂ້າງລຸ່ມນີ້ແມ່ນ 600KW single-loop vacuum tube ຄວາມຖີ່ສູງແລະ 100KW triple circuit vacuum tube HF ອຸປະກອນ quenching.

ໃນອຸດສາຫະກໍາການເຊື່ອມໂລຫະທໍ່, ຍັງມີທໍ່ສູນຍາກາດຄວາມຖີ່ສູງຈໍານວນນ້ອຍ, ໃນຂະນະທີ່ຢູ່ໃນພາກສະຫນາມເຊັ່ນ: quenching ແລະ brazing, ທໍ່ສູນຍາກາດຄວາມຖີ່ສູງຍັງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງ.
