100KW Solid State High Frequency Compact Pipe Welder

TENYES ເປັນບໍລິສັດທີ່ຕັ້ງຢູ່ໃນປະເທດຈີນທີ່ມີຄວາມຊ່ຽວຊານໃນການຜະລິດອຸປະກອນການເຊື່ອມໂລຫະຄວາມຖີ່ສູງຂອງລັດແຂງ, ລວມທັງ 100KW Solid State High Frequency Compact Pipe Welder. ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງມືອາຊີບ, ບໍລິສັດໄດ້ສະເຫນີຜະລິດຕະພັນທີ່ອອກແບບມາເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງການນໍາໃຊ້ອຸດສາຫະກໍາທີ່ແຕກຕ່າງກັນ. The 100KW Solid State High Frequency Compact Pipe Welder ມີການອອກແບບທີ່ຫນາແຫນ້ນແລະນ້ໍາຫນັກເບົາ. ໂດຍການລວມເອົາພາກສ່ວນ rectifier ແລະ inverter ເຂົ້າໄປໃນຕູ້ດຽວ, ປະລິມານລວມຂອງເຄື່ອງແມ່ນຫຼຸດລົງຫຼາຍກວ່າ 50% ເມື່ອທຽບກັບເຄື່ອງເຊື່ອມຄວາມຖີ່ສູງແບບດັ້ງເດີມຂອງຂະຫນາດທີ່ຄ້າຍຄືກັນ. ນອກຈາກນັ້ນ, ນ້ໍາຫນັກຂອງມັນຖືກຫຼຸດລົງຫຼາຍກວ່າ 30%, ເຮັດໃຫ້ເຄື່ອງຈັກສາມາດເຄື່ອນທີ່ແລະປະຫຍັດພື້ນທີ່.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຊື່ອຸປະກອນ: 100KW Solid State High Frequency Compact Pipe Welder

ຂໍ້ມູນຈໍາເພາະຂອງອຸປະກອນ: GGPY100KW

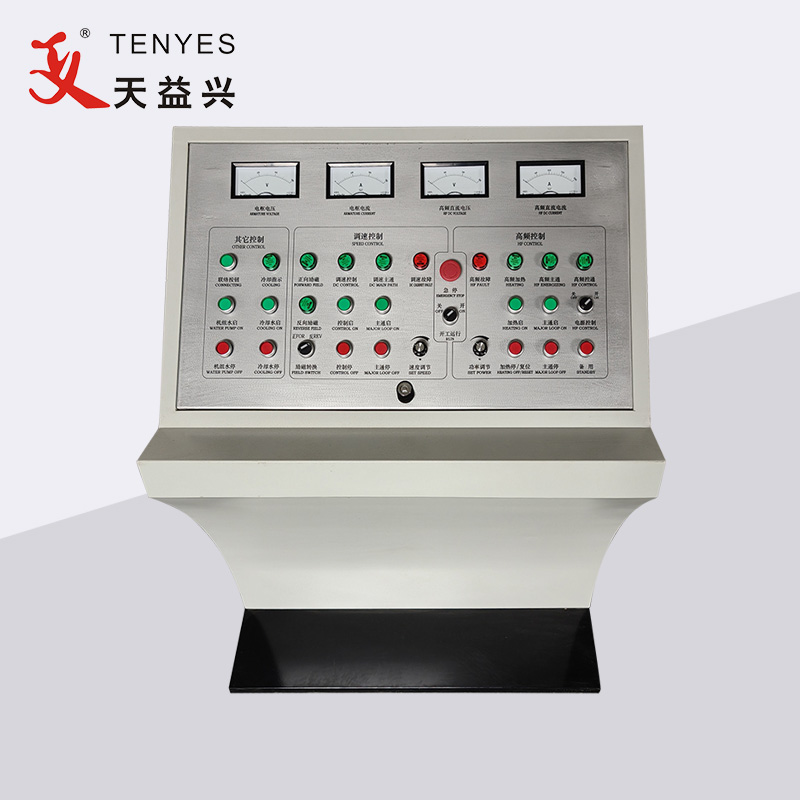

ອົງປະກອບ: ຕູ້ຕົ້ນຕໍ, console ການດໍາເນີນງານ, ລະບົບເຮັດຄວາມເຢັນ

ການນໍາໃຊ້ອຸປະກອນ: ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການເຊື່ອມໂລຫະກາກບອນທໍາມະດາ, ສະແຕນເລດ, ອາລູມິນຽມແລະທໍ່ໂລຫະທີ່ບໍ່ແມ່ນທາດເຫຼັກອື່ນໆ.

ຄຸນລັກສະນະ:

1. ປັດໄຈພະລັງງານສູງ: ປັດໄຈພະລັງງານ≥ 0.95, ບໍ່ມີອຸປະກອນການຊົດເຊີຍພະລັງງານ reactive ເພີ່ມເຕີມແມ່ນຕ້ອງການສໍາລັບອຸປະກອນນີ້.

2. ການປະຫຍັດພະລັງງານແລະປະສິດທິພາບສູງ: ນັບຕັ້ງແຕ່ການໂດດດ່ຽວຄວາມຖີ່ສູງແບບດັ້ງເດີມການຫັນປ່ຽນຂັ້ນຕອນລົງໄດ້ຖືກໂຍກຍ້າຍ, ສາຍເຊື່ອມຕໍ່ກັນໄດ້ຖືກຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ, ດັ່ງນັ້ນການສູນເສຍພະລັງງານ reactive ແມ່ນຫຼຸດລົງ. ການທົດສອບໄດ້ສະແດງໃຫ້ເຫັນວ່າເຄື່ອງທັງຫມົດໃນຫນຶ່ງປະຫຍັດປະມານ 30% ເມື່ອທຽບໃສ່ກັບຄວາມຖີ່ສູງຂອງລັດແຂງ.

3. ພະລັງງານຜົນຜະລິດມີຄວາມຫມັ້ນຄົງ: ຄ່າສໍາປະສິດ ripple ຜົນຜະລິດແມ່ນຂະຫນາດນ້ອຍ, ທໍ່ເຫຼັກ welded ມີ burrs ຫນ້ອຍ, seam ການເຊື່ອມແມ່ນເປັນເອກະພາບຫຼາຍ, ການສໍາເລັດຮູບແມ່ນສູງ, ແລະຄຸນນະພາບການເຊື່ອມໂລຫະແມ່ນດີ.

4. ຂະຫນາດຂະຫນາດນ້ອຍ, ນ້ໍາຫນັກເບົາ, ການເຊື່ອມຕໍ່ແບບງ່າຍດາຍ, ການປ້ອງກັນທີ່ສົມບູນ, ເວລາປ້ອງກັນລະບົບຕ່ອງໂສ້ຄວາມຜິດ ≤10us, ການແກ້ບັນຫາແລະການບໍາລຸງຮັກສາສະດວກ, ແລະອຸປະກອນທີ່ເຊື່ອຖືໄດ້ຫຼາຍ.

ຂອບເຂດຂອງຄໍາຮ້ອງສະຫມັກ:

①ເສັ້ນຜ່າສູນກາງທໍ່ເຫຼັກφ 7- φ 12

② ຄວາມຫນາຂອງກໍາແພງເຫຼັກແມ່ນ 0.2-1mm

③ ການເຊື່ອມໂລຫະ: ການເຊື່ອມ induction

④ ຄວາມໄວການເຊື່ອມ: 60-130 M / min

ຕົວກໍານົດການດໍາເນີນການ:

① ກໍາລັງໄຟ: 100KW

② ແຮງດັນ DC ຈັດອັນດັບ: 250V

③ ລະດັບກະແສໄຟຟ້າ DC: 450A

④ ລະດັບຄວາມຖີ່: 600KHZ

⑤ ປະສິດທິພາບໂດຍລວມ: ≥ 85%

⑥ ຜົນຜະລິດພະລັງງານຄວາມຖີ່ສູງ: ≥ 100kW

ຄວາມຕ້ອງການການສະຫນອງພະລັງງານ:

① ຮູບແບບການສະຫນອງພະລັງງານ: ສາມໄລຍະສີ່ສາຍຄວາມຖີ່ພະລັງງານ AC, ແຮງດັນສາຍ 380 ± 5%,

② ຄວາມອາດສາມາດການສະຫນອງພະລັງງານ: ຫຼາຍກ່ວາ 100kVA.

③ ປັດໄຈພະລັງງານ: ≥ 0.85

④ ສາຍສະຫນອງພະລັງງານ: ສາຍທອງແດງພາດສະຕິກ≥ 75mm²ຕໍ່ໄລຍະ, ສາຍດິນ≥ 30mm²

100KW Solid State ຄວາມຖີ່ສູງ Compact Pipe Welder ມັນປະກອບມີ rectifier ແລະ inverter.

ສ່ວນ rectifier: ມັນຖືກນໍາໃຊ້ເພື່ອປ່ຽນສາມເຟດ 380V AC rectifier ເຂົ້າໄປໃນ 0-250V ປັບປະຈຸບັນ DC ຫຼັງຈາກລະບຽບການແຮງດັນ, ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຫນ່ວຍງານ inverter ຕໍ່ມາ. ການກໍ່ສ້າງໃນຂົວ rectifier ສາມເຟດ, capacitor ສາກໄຟ, ຂົວ IGBT, ເຄື່ອງປະຕິກອນ smoothing, ອຸປະກອນການກັ່ນຕອງ, ການຄວບຄຸມແລະປ້ອງກັນວົງຈອນແລະອຸປະກອນການສະແດງ.

ຄຸນລັກສະນະຂອງວົງຈອນຄວບຄຸມ rectifier: ມັນຖືກຄວບຄຸມໂດຍ microcomputer ຊິບດຽວ (mcs89c51) ແລະວົງຈອນປະສົມປະສານດິຈິຕອນຂະຫນາດໃຫຍ່, ມີຄວາມແມ່ນຍໍາໃນການຄວບຄຸມສູງ, ການຕອບສະຫນອງຢ່າງໄວວາແລະການສະແດງສະຖານະທີ່ຊັດເຈນ.

ໂຫມດປ້ອງກັນຊອບແວ: ກະແສໄຟຟ້າສູງເກີນ (9), ກະແສໄຟຟ້າຕ່ໍາ (8), ຄວາມຜິດພາຍນອກ (4), ຄວາມຜິດຂອງການສະຫນອງພະລັງງານຂາເຂົ້າ (ການສູນເສຍໄລຍະ, ແຮງດັນເກີນ, ແຮງດັນຕ່ໍາ, ຄວາມບໍ່ສົມດຸນທີ່ຮ້າຍແຮງຂອງແຮງດັນສາມເຟດ, ຈໍສະແດງຜົນ 3), ຄວາມຜິດຂອງນ້ໍາເຢັນ (2), ແຮງດັນໄຟຟ້າທີ່ບໍ່ເຫມາະສົມແລະອັດຕາສ່ວນໃນປະຈຸບັນ (L), ຄວາມຜິດ inverter (Y).

ການປົກປ້ອງຮາດແວ: ການປ້ອງກັນການປິດຫລັກ, ການດູດຊຶມຄວາມຕ້ານທານ, ການປ້ອງກັນຄວາມຕ້ານທານ (ການປ້ອງກັນຟ້າຜ່າ), ການປ້ອງກັນການລະລາຍໄວ.

ສ່ວນ inverter: ປ່ຽນກະແສໄຟຟ້າ 0-250 DC ທີ່ສົ່ງໂດຍຕູ້ rectifier ເຂົ້າໄປໃນກະແສຄວາມຖີ່ສູງຫຼາຍຮ້ອຍ kHz ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງທໍ່ welded.

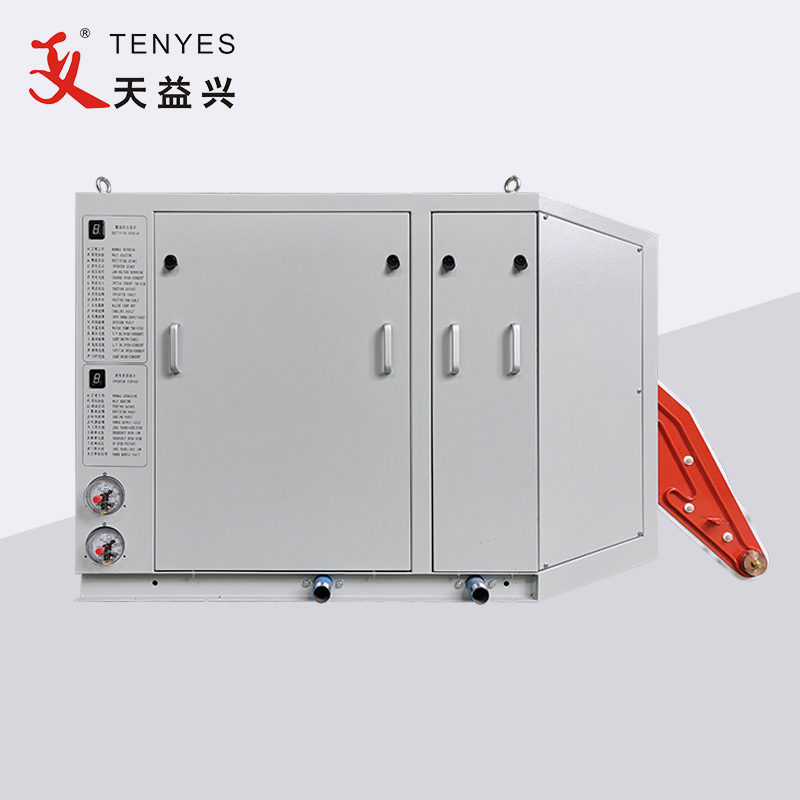

ຕູ້ inverter ແມ່ນປະກອບດ້ວຍພາກສ່ວນດັ່ງຕໍ່ໄປນີ້: ຫນ່ວຍພະລັງງານ, capacitor ຊ່ອງ, reactance ຮົ່ວ, ວົງຈອນຄວບຄຸມ, ເຄື່ອງປັບອາກາດເຢັນ, ແລະອື່ນໆ.
